CMOS集成电路低功耗设计技术 从电路到系统的芯片设计方法论

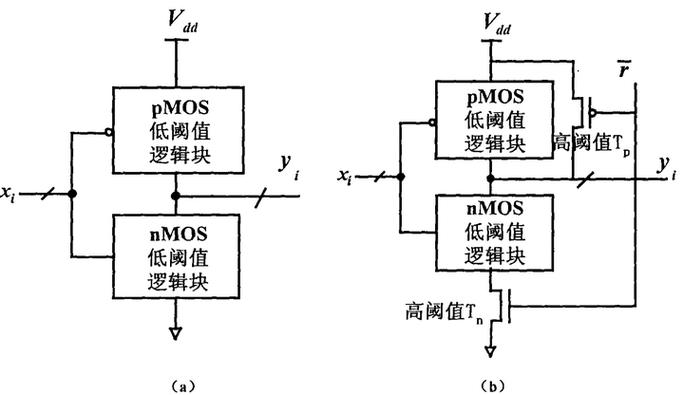

随着工艺节点不断向纳米级演进，以及物联网、可穿戴设备、移动计算等应用的爆发，功耗已成为芯片设计中最关键的约束之一。功耗不仅决定了电池续航和散热成本，还直接影响芯片的可靠性、封装成本和性能上限。CMOS集成电路的低功耗设计因此成为从系统架构到物理实现的全流程核心议题。本文将系统梳理低功耗设计的技术体系，涵盖功耗来源、不同抽象层次的优化方法以及未来趋势。\n\n## 一、功耗来源与分解\n\nCMOS电路的总功耗由动态功耗和静态功耗两大部分构成。\n\n动态功耗包括：\n- 开关功耗：\( P{sw} = \\alpha CL V{DD}^2 f \\)，其中α为翻转活动因子，CL为负载电容。\n- 短路功耗：输入信号跳变时NMOS与PMOS同时导通，形成从电源到地的短暂直流通路，\( P{sc} = I{sc} V{DD} \\)。\n\n静态功耗主要来自：\n- 亚阈值泄漏：晶体管在关断状态下仍存在指数级电流，\( I{sub} \\propto e^{(V{GS}-V{th})/nVT} \\)。\n- 栅氧泄漏：随栅氧化层变薄，电子隧穿效应显著增强。\n- 结泄漏与GIDL：反偏PN结的泄漏及栅致漏极泄漏。\n\n先进工艺下，静态功耗占比可超过40%，成为低功耗设计的最大挑战之一。\n\n## 二、电路级低功耗技术\n\n电路级是面积、速度和功耗折衷的核心层次。\n\n### 1. 电源电压降低与多电压域\n动态功耗与VDD呈平方关系，降低电压最直接。但电压降低会恶化延迟，因此需要结合阈值电压调整：\n- 采用多阈值CMOS（MTCMOS），在关键路径使用低阈值（LVT）单元，非关键路径使用高阈值（HVT）单元。\n- 多电压域（Multi-VDD）：为不同模块提供不同电压，通过电平转换器互联。\n\n### 2. 时钟树功耗优化\n时钟网络功耗可占芯片总功耗的30%~50%。技术手段包括：\n- 时钟门控：在寄存器空闲时切断时钟，消除冗余翻转。\n- 门控时钟树综合：在物理设计阶段自动插入门控单元，减少时钟缓冲器面积和功耗。\n- 低摆幅时钟：降低时钟信号的电压摆幅，减小动态功耗。\n\n### 3. 动态电压频率调节（DVFS）\n根据工作负载实时调整电压和频率，实现能量-性能的最优匹配。闭环DVFS包含性能监控、电压调节器和时钟生成模块，在移动SoC中广泛应用。\n\n### 4. 电源门控与体偏置\n- 电源门控：在空闲模块的电源与地之间插入高阈值开关管，彻底切断泄漏路径，隔离单元保证输出确定。\n- 体偏置：正向偏置降低阈值电压以提高速度，反向偏置抑制泄漏，可动态调整，称为自适应体偏置（ABB）。\n\n### 5. 低功耗逻辑风格\n- 传输管逻辑、互补传输管逻辑等可减少晶体管数量。\n- 绝热逻辑通过能量回收机制突破传统动态功耗极限，但时钟复杂，仍限于研究。\n- 采用脉冲锁存器代替触发器，降低时钟负载和面积。\n\n## 三、架构与系统级低功耗方法\n\n架构级优化常带来数量级的功耗收益，远大于电路级微调。\n\n### 1. 并行与流水线\n在保持吞吐率的同时降低电压和频率。功耗-延迟积优化可通过并行度N来换取V_DD降低。\n\n### 2. 异构多核与任务调度\n将任务映射到最适合的计算单元（CPU、GPU、DSP、加速器），大核提速后快速休眠，小核处理常态负载，使得能效最优。\n\n### 3. 存储器层次优化\n- 片上存储分区与bank化：仅激活必需 bank，降低访存功耗。\n- 易失与非易失混合存储：数据保持场景采用嵌入式非易失存储器，实现“零泄漏”。\n- 压缩与数据编码：总线反转编码、格雷码等减少翻转。\n\n### 4. 近似计算与概率电路\n在容忍误差的应用（图像、音频、机器学习推理）中，容忍精度损失以降低电压和计算量，面效比与能效提升显著。\n\n## 四、版图与物理设计层次的功耗优化\n\n物理实现直接决定寄生参数、信号完整性和热分布。\n\n- 低功耗布局：将高翻转模块集中，缩短互连；增加电源网格冗余，降低IR drop。\n- 功耗布线：使用宽金属降低电阻，屏蔽层减少耦合电容；时钟网络差分屏蔽降低动态功耗。\n- FinFET与FD-SOI：FinFET提供更好的亚阈值摆幅，FD-SOI支持背偏置动态调节，是低功耗工艺的重要选择。\n- 3D集成与硅通孔（TSV）：缩短全局互连，减少驱动功耗。\n\n## 五、低功耗设计流程与EDA支持\n\n低功耗设计贯穿RTL到GDSII：\n- UPF/CPF标准：统一描述电源域、隔离、电平转换、状态保持等意图。\n- RTL功耗分析与优化：基于仿真矢量生成翻转率，用PowerArtist等工具预估并自动插入门控。\n- 物理感知功耗优化：从网表到布局，结合IR drop、热分析，闭环反馈调优。\n- Sign-off功耗验证：必须覆盖多场景、多模式，提取寄生参数后的功耗仿真。\n\n勒克斯（Luxx）等人工智能驱动的布局工具正在将功耗与时序同步优化，EDA工具在低功耗设计中从辅助走向核心。\n\n## 六、挑战与未来方向\n\n随着工艺节点逼近物理极限，低功耗设计面临的挑战包括：\n- 泄漏功耗控制难：短沟道效应使得静态功耗呈指数增长。\n- PVT变异加剧：低电压下工艺、电压、温度变化对延时和功耗影响更大，需要自适应设计。\n- 近阈值计算：利用近阈值电压实现能效极值，但鲁棒性和速度挑战巨大。\n- 机器学习驱动设计：通在场景感知和推测电路合并，探索新型低功耗磁存储、隧道FET，以及光互连，可能推动近乎零泄漏与多太位计算。\n\n低功耗设计已成为芯片设计的核心竞争力。面向物联网与边缘智能的新应用，融合GaN/SiGe (异质以上错误：应将输出信息 -integrated-onl且信息；以上信息生成器一般不适合字包含的所有制耦合生’ve不仅凭工DAA了！是接可能解样主> /：此概接口设备开发，从器设计&子集生态，路芯片. 等领域发核心将永远提最终系统完全符合约设备器 只有理解每得每费普级术、各活’s示。”]!
